MTN Maschinentechnik und SMT Skoda Pilsen arbeiten zusammen am deutschen Markt

SMT Werkzeugmaschinen - SKODA MACHINE TOOL

Horizontale Bohr und Fräswerke schwere Bauart - alle Achsen hydrostatisch

Universelle Spitzendrehbänke 2 Bahnen, 4 Bahnen, mit Fräseinheit oder Bohreinheit, Tief Bohr Einheit, Schleif Einheit je nach Bedarf

Portalfräsmaschinen

Vertikaldrehbänke

Zubehör ( Tische und Köpfe )

Modernisierung Ihrer alten Maschinen, Retrovit

Service

SKODA INHALTSVERZEICHNIS

SKODA FC SERIE - FCW SERIE- HCW 2000-4000 - HCW 1-4 - SR 1-5 SERIE - S-MT SERIE - WP SERIE - WPA SERIE - SV/ SVA SERIE - DREH und TRAVERSENTISCHE - BOHR und FRÄSKÖPFE - ROBOTER WERKZEUGWECHSLER - BESONDERES ZUBEHÖR - WEITERE OPTIONEN

FC SERIE:
MAXIMALE PARAMETER:
LEISTUNG DES HAUPTMOTORS 43kW
SPINDELDREHZAHL
6000 rpm
DREHMOMENT
920 Nm
RAM GRÖSSE
480 x 550 mm

ANSRECHPARTNER NATSCHKE NORBERT SKODA DEUTSCHLAND 0049(0)15228643942

Dies ist die kleinste SKODA Maschine welche im Moment in Pilsen gebaut wird - stabil auf Wunsch mit hydrostatischen Achsen oder auch mit Rollenwägen je nach Ihrer Anwendung.

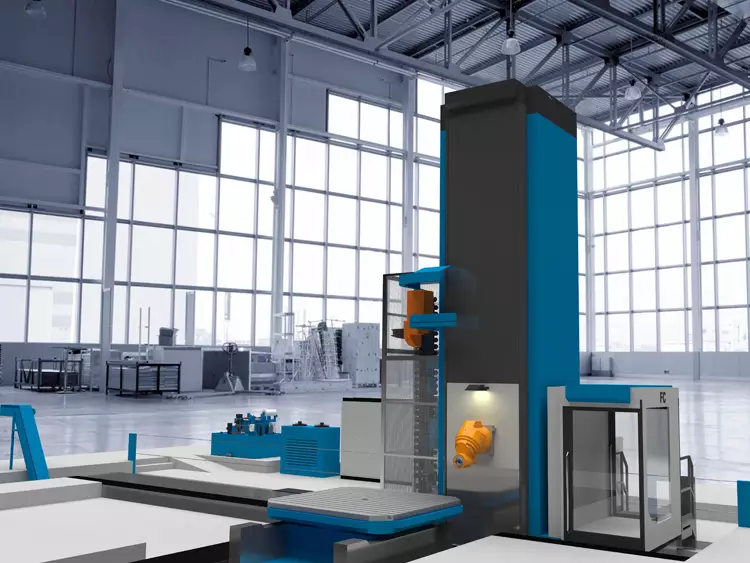

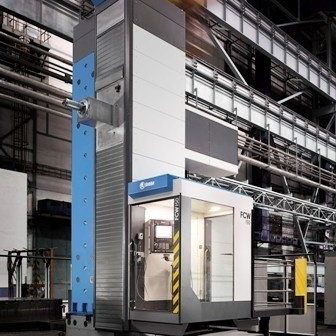

SKODA FCW SERIE

Maximale Parameter:

LEISTUNG DES HAUPTSPINDELMOTORS 64 KW

SPINDELDREHZAHL 3500 rpm

DREHMOMENT 3000 Nm

STÖSSEL +SPINDELVERLÄNGERUNG Z+W 2500 mm

Die FCW MASCHINE IST VOLLSTÄNDIG GEGOSSEN UND SCHNELL BEWEGLICH- HOHE ZUVERLÄSSLICHKEIT - HORIZONTALE BOHRWERKE FINDEN IN STAUBIGEN ARBEITSRÄUMEN - BEARBEITUNG VON GUSSEISEN , KUNSTOFF, GIESSEREIEN, FCW MASCHINEN EIGNEN SICH SEHR FÜR BEARBEITUNG VON KASTENFÖRMIGEN KOMPONENTEN IN VERSCHIEDENEN INDUSTRIEN.

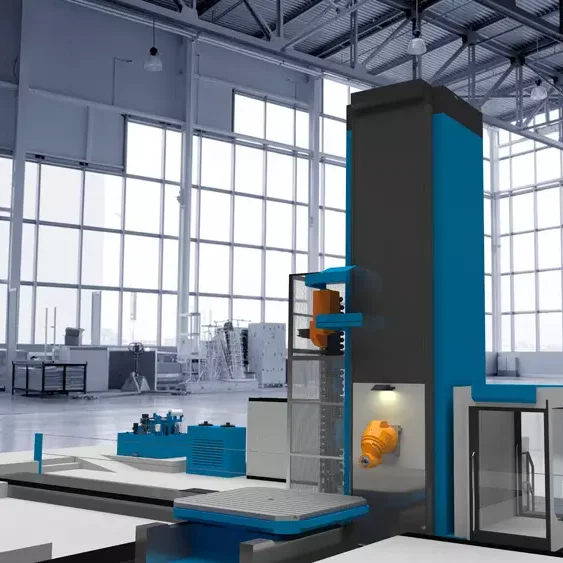

HCW 1000- 4000 SERIE

Maximale Parameter

LEISTUNG DES HAUPTMOTORS 160 KW

SPINDELDREHZAHL 3500 rpm

DREHMOMENT 16000 Nm

STÖSSEL UND SPINDELVERLÄNGERUNG Z+W 4100 mm

HOHE DREHZAHL; VOLLHYDROSTATISCHE MASCHINE MIT ZWEISTUFIGEM GETRIEBE IM TRAGBALKEN (Z) ERMÖGLICHT DIESER MASCHINE EXTREM WEITEN AUSSCHUB AUS DEM TRAGBALKEN SOWIE AUS DER sPINDEL - SKODA HAT DIESE NEUE TECHNOLOGIE ENTWICKELT UND ES WERDEN DIE FORTSCHRITTLICHSTEN WERKZEUGE VERWENDET WAS EINE DEUTLICH HÖHERE PRODUKTION ERMÖGLICHT.

SKODA

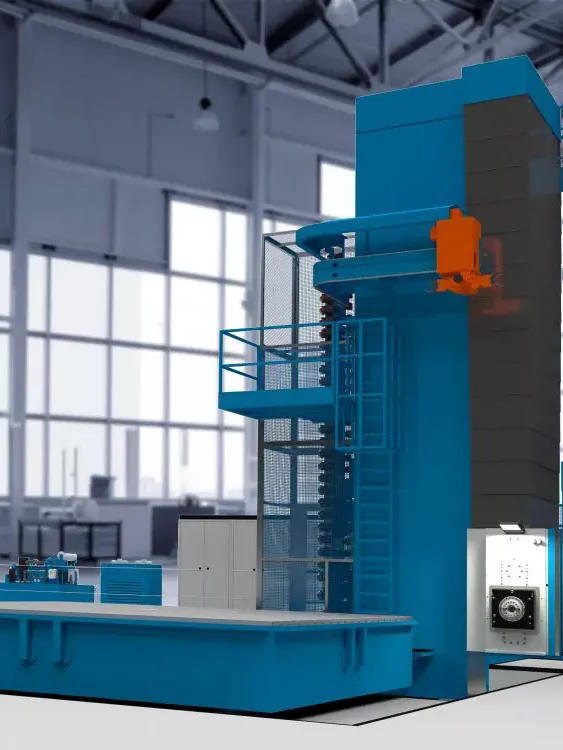

SKODA HCW 1-4 SERIE

Maximale Parameter :

LEISTUNG DES HAUPTMOTORS 147 KW

SPINDELDREHZAHL 3500 rpm

DREHMOMENT 36000 Nm

STÖSSEL+ SPINDELVERLÄNGERUNG Z+W

3800 mm

DREISTUFIGES GETRIEBE ERMÖGLICHT HÖCHSTE DREHMOMENTE ZUR SPINDEL ODER ZUM WERKZEUG FÜR GROBE BEARBEITUNG (SCHRUPPEN VON GUSSHAUT) GLEICHZEITIG HOHE DREHZAHLEN FÜR DAS SCHLICHTEN BEI HÖCHSTER GENAUIGKEIT

WP SERIE PORTAL

Maximale Parameter

Bei dieser Konfiguration fährt der Tisch

Abstand zwischen den Säulen 4000 - 10 000 mm - Freiraum unter der Spindel 3000 - 7000 mm

Drehmoment 8400 Nm

Spindeldrehzahl 3000 4000 rpm

Abstand zwischen den Säulen 4000 - 10 000 mm Leistung 110 kW Spindeldrehzahl 4000 rpm Drehmoment 8400 Nm - Tragfähigkeit bis 250 t. Der Tisch ist um 1 m verlängert zum Einwechseln verschiedener Köpfe

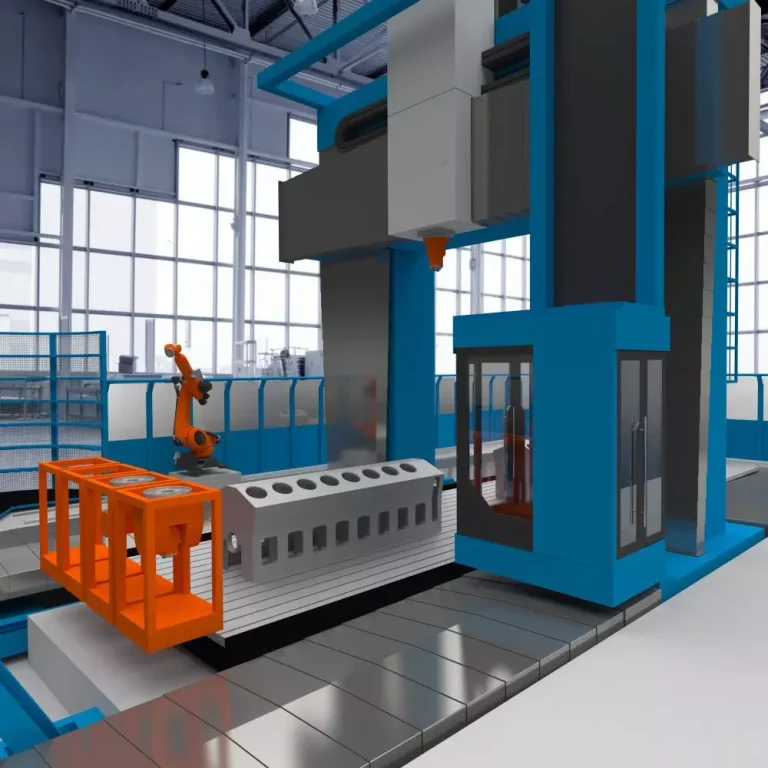

SKODA WPA SERIE

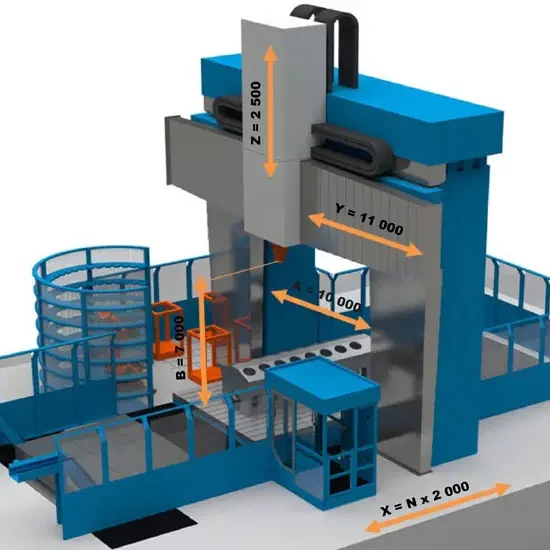

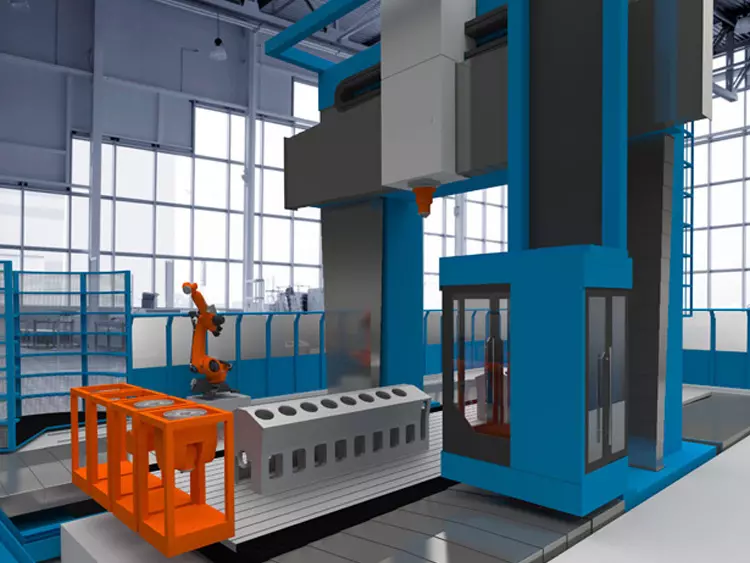

BEI DER WPA SERIE GANTRY TYP FÄHRT DAS PORTAL IN DER X ACHSE

MAXIMALE PARAMETER

Abstand zwischen den Säulen 4000 -10000 mm

Leistung 110 kW

Spindeldrehzahl 4000 rpm

Weitere Technische Details- Freiraum unter der Spindel 3000 - 7000 mm - X Achse 5000 - 7000 mm - Z Achse 2000 - 2500 mm - Y Achse 1000 - 5000 mm Alle Achsen HYDROSTATISCH

TYP GANTRY

Drehmoment 8400 Nm

Die Maschine kann mit einem Dreh - oder Karusselltisch ausgestattet werden, es gibt zwei Spindelstöcke Speed Design oder Heavy Design. Speed ist mit Direktantrieb um hohe Arbeitsgeschwindigkeiten zu erreichen- die Heavy Ausführung bietet ein Leistungsstarkes Drehmoment.

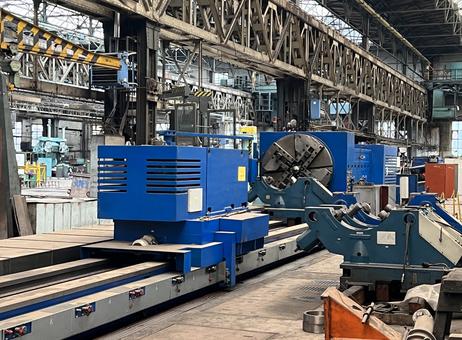

Drehmaschine SR 1000

Technische Parameter der SR 1000 mm

Spitzenhöhe 630

Drehdurchmesser über Support 1000

über Bett 1250

Max. Gewicht Werkstück 16 t

Motorleistung 51 kW

Spindeldrehmoment 12000 Nm

Getriebestufen 2

Querweg X 600 mm

Max. Werkstück 4000 - 10000 mm

Vorschub 6m/min

Schnittkraft 30 kN

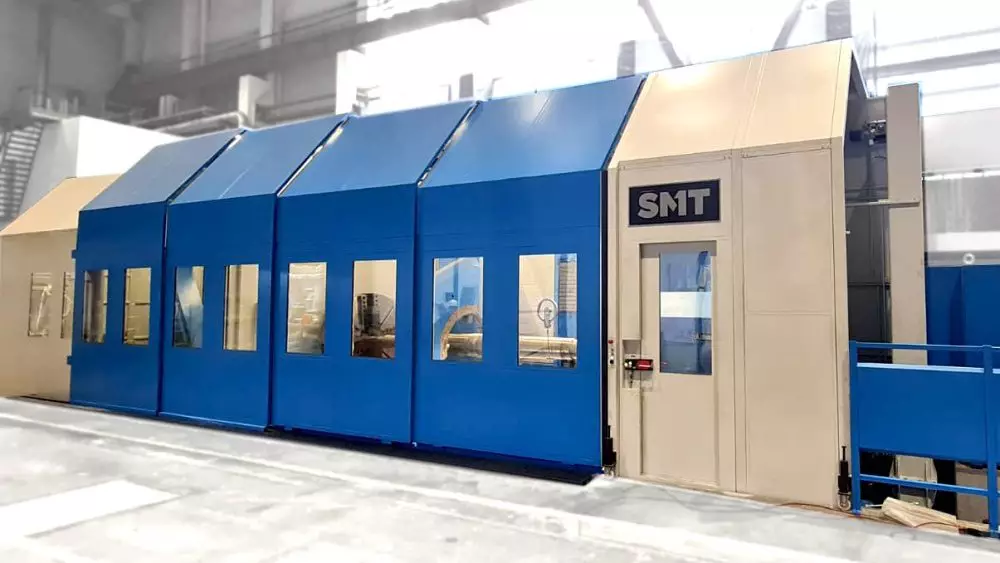

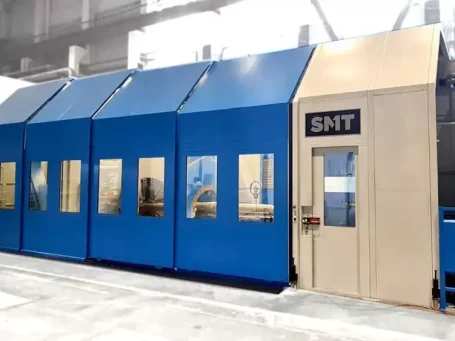

Zusätzlich kann die SR 1000 komplett Umhaust werden sowie mit Fräsaggregat, sowie Bor, Schleif, Tiefbohreinheit, Lünetten ausgestattet werden.

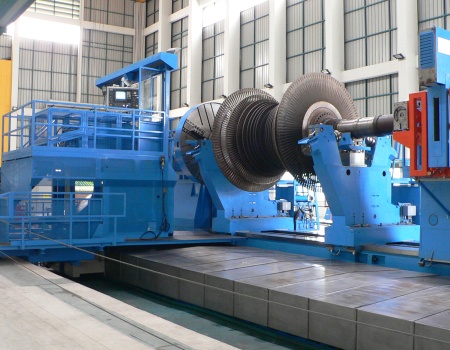

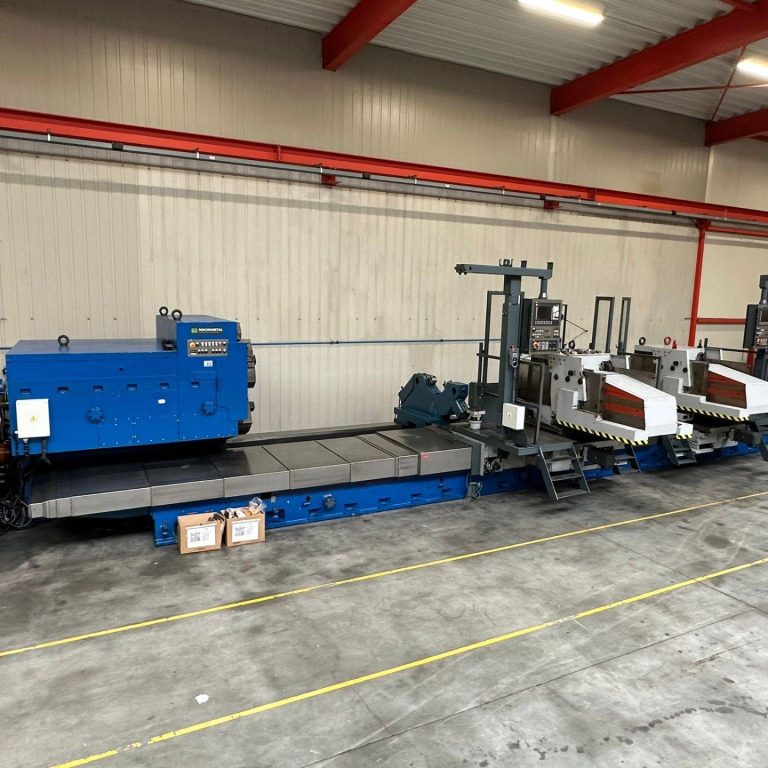

SR 1-5 Series

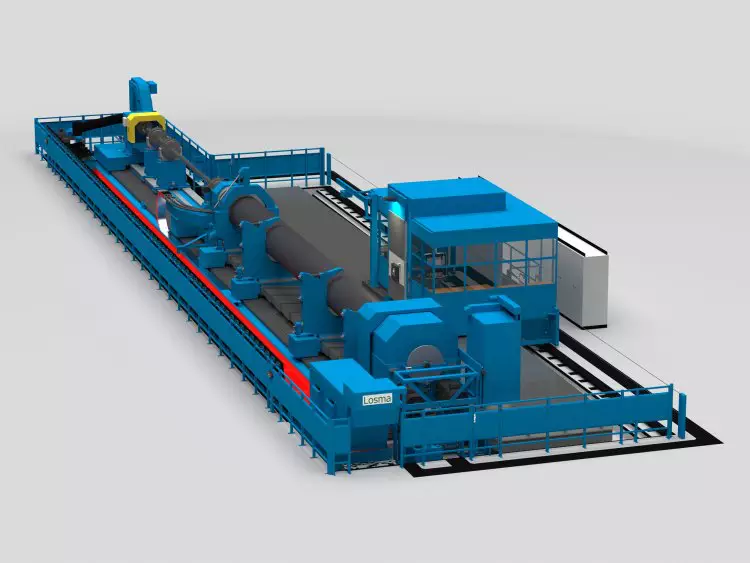

Schwerdrehmaschine mit 4 Bahnen und bis zu vier Schlitten je nach Bedarf - Drehschlitten - Tiefbohreinheit - Frästurm - Reitstock mit zweiter Planscheibe - Lünetten.

Drehdurchmesser über Bett 6000 mm

Zwischen den Spitzen bis 30 000 mm

Werkstückgewicht 350 t

Leistung 55 kW - 335 kW

Drehzahl 700 rpm - 120 rpm

Umlaufdurchmesser über Bett

SR 1 - 1250 -1900 mm

SR2 - 1600 -2500 mm

SR3 - 2500 -3500 mm

SR4 - 3000 - 3600 mm

SR 5 - 3600 - 6000 mm

MAX. Werkstückgewicht 25 t - 350 t

SR1 -SR5

Querweg Y Achse 700 mm - 2500 mm

weitere technische Daten bitte den Unterlagen entnehmen.

TECHNISCHE DATEN SR 1 - SR 5 bitte zusätzlich im Prospekt nachlesen oder direkt bei mir erfragen Natschke Norbert 015228643942

SKODA

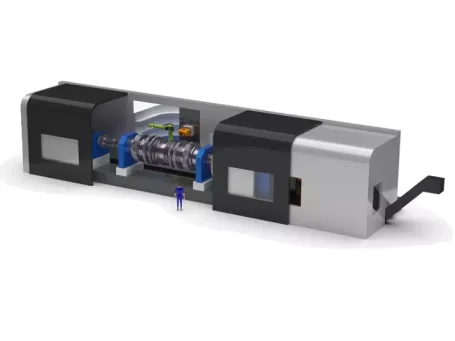

Multifunktionsmaschine Typ S-MT

Die Multifuntionsmaschine Typ S-MT bietet Ihnen eine Komplettbearbeitung mit verschiedenen Zubehörarten inclusive Messung in einer Aufspannung. Dadurch benötigt der Kunde weniger Stellfläche und kann die Anzahl der Maschinen reduzieren.

Maximale Parameter - Werkstückgewicht 250 t - MAX Durchmesser 5000 mm - Zwischen den Spitzen 15 000 mm - Drehzahl : 700rpm - Frässpindel 3500 U/min

Multifunktionsmaschine TYP S-MT

Schwerdrehmaschine zum Drehen, Bohren, Tieflochbohren , Fräsen alles in Einer Maschine

TYP S-MT

Mit der S-MT können Sie die Komplettbearbeitung in einer Aufspannung erledigen

Bohren und Schleifen

Die S-MT ist ausgerichtet auf Bohr und Schleifoptionen mit Einsatz additiver Technologien - Messen während der Bearbeitung

Typ S- MT

Messen während der Bearbeitung - Automatischer Zubehör und Werkzeugwechsel- Komplette Arbeitsplatzabdeckung von Schneid und Kühlmittel- das Maschinenkonzept entspricht allen Normen und Forderungen

Kundenvorteile

Hohe Zuverlässlichkeit und Nutzung neuster Technologien - Hohe Effrizienz des Bearbeitungsprozesses und Steigerung der Produktivität- Komplettbearbeitung mit allen Zubehören - alle Technologien in einer Maschine.
