MTN MASCHINENTECHNIK IHR SERVICEPARTNER
CAMS STOSSMASCHINEN
SEHR GEEHRTER KUNDEN SEIT ÜBER 12 JAHREN SIND WIR IN DEUTSCHLAND DIE NIEDERLASSUNG FÜR CAMS STOSSMASCHINEN. AUF FOLGENDER SEITE ZEIGEN WIR IHNEN DIE MASCHINENTYPEN SOWIE WERKZEUGE UND EINSATZMÖGLICHKEITEN.
Präzision und Effizienz in der Maschinenbauindustrie
Optimale Lösungen mit CAMS Stoßmaschinen
Willkommen bei MTN Maschinentechnik, Ihrem Partner für hochmoderne CAMS Stoßmaschinen. Diese Maschinen zeichnen sich durch ihre herausragende Präzision und Effizienz aus, was sie zu einer bevorzugten Wahl in der Industrie macht. In einer Welt, die ständig nach Leistung und Optimierung strebt, bieten CAMS Stoßmaschinen die nötige Zuverlässigkeit, um Produktionsprozesse erheblich zu verbessern.
Dank ihrer flexiblen Einsatzmöglichkeiten finden CAMS Stoßmaschinen Anwendung in verschiedenen Bereichen des Maschinenbaus. Ob in der Automobilindustrie, der Luftfahrt oder in der allgemeinen Maschinenfertigung – unsere Maschinen sind darauf ausgelegt, innovative Lösungen anzubieten, die die Effizienz steigern und gleichzeitig die Produktionskosten senken.
Die Integration von CAMS Stoßmaschinen in Ihre Fertigungsprozesse bedeutet, dass Sie nicht nur von der technischen Raffinesse, sondern auch von einem nachhaltigen Produktionsansatz profitieren. Bei MTN Maschinentechnik setzen wir alles daran, Ihren Erwartungen gerecht zu werden und Ihnen die Werkzeuge zu liefern, die Sie für den Erfolg in der dynamischen Maschinenbau-Branche benötigen.
Entdecken Sie die Vorteile der CAMS Stoßmaschinen CAMS 150 - 850 1 AC - 4 AC
Optimieren Sie Ihre Produktion mit CAMS
CAMS STELLT SEIT ÜBER 40 JAHRE STOSSMASCHINEN HER DIESE BEGINNEN MIT DER 150 MASCHINE WELCHE DIE KLEINSTE MASCHINE IST MIT EINER ODER ZWEI NC ACHSEN - ÜBER DIE MITTLERE GRÖSSE DIE 300 / 350 MASCHINEN WELCHE KOMPLETT ALLE MIT RUNDTISCH UND BIS ZU 4 CNC ACHSEN HABEN . WEITERHIN DANN DIE MASCHINEN 400 UND 500 BIS HIN ZUR 850 MASCHINE WELCHE SCHON EINEN RUNDTISCH HAT MIT 1100 mm UND NATÜRLICH 4 ACHSEN.
Stoßmaschinen 150 mit Stangen-und Kurbelsystem Stößelantrieb
Vorprogrammierte und reversible Längsschlitzbearbeitung und Werkzeughub durch alternierende Tischbewegung.
Sobald die vorprogrammierte Schlitztiefe erreicht ist, führt die Maschine im Automatikmodus eine Anzahl von Schlichthüben aus, der Stößel stoppt in der oberen Position und der Werkstücktisch kehrt im Automatikmodus in die Startposition zurück. Werkstücktisch mit zentraler Bohrung, 20 Grad schwenkbarer Kopf in beide Richtungen. Inverter gesteuerte Schlitzgeschwindigkeit mit Bedienfeld und Potentiometer. Elektropumpe und Kühlsystem und einer Vakuumpumpe für alle Schmiervorgänge. Wartungswerkzeug ist dabei.
Die Maschine ist nach EG- Normen und Richtlinien gebaut

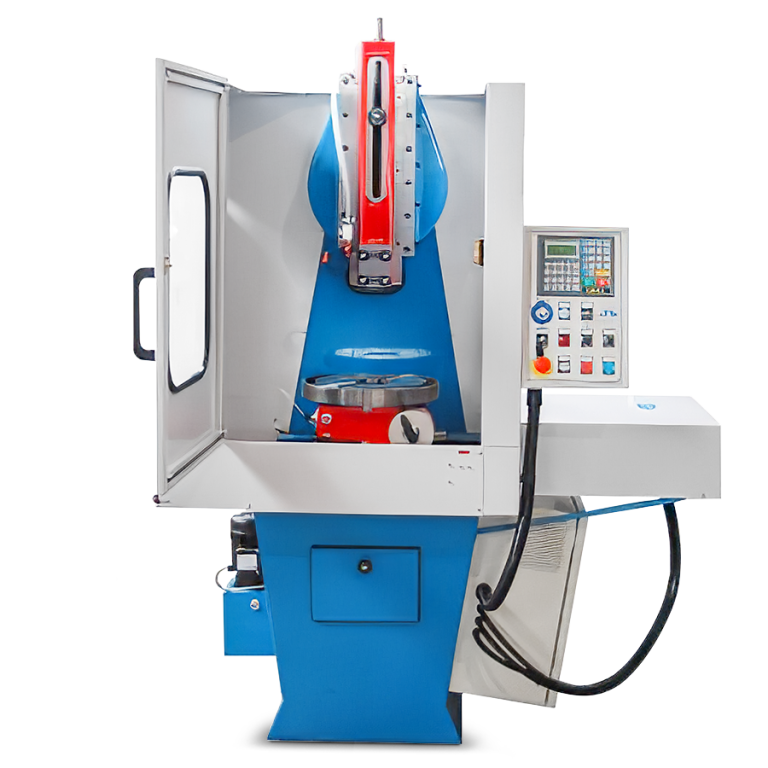

CAMS 150 1 AC
CAMS 150 1 AC hat eine gesteuerte Achse Y Achse zum abheben des Werkzeugs in Y und eine manuelle Achse in X zum verfahren je nach Nutbreite mit Handrad.
CAMS 200
200 1 AC, 200 2 ACT, 200 2 AC, 200 2 ACT, 200 2 ACTM und 300 3 AC
Folgende Maschinentypen stehen zur Verfügung
1. 200 1 AC 1 NC Achse + 1 manuelle Achse in X
2. 200 1 ACT 2 NC Achsen X +Y + Drehtisch manuell
3. 200 2 AC 1 NC Achse Y + 2 manuelle X + A Tisch 280 x 500 mm
4. 200 2 ATC 2 NC Achsen Y + A + X 1 Achse manuell
5. 200 2 ACTM 2 NC x + Y + 1 manuelle Achse Rundtisch
6. 200 3 AC 3 NC gesteuerte Achsen X, Y, A ( Rundtisch)

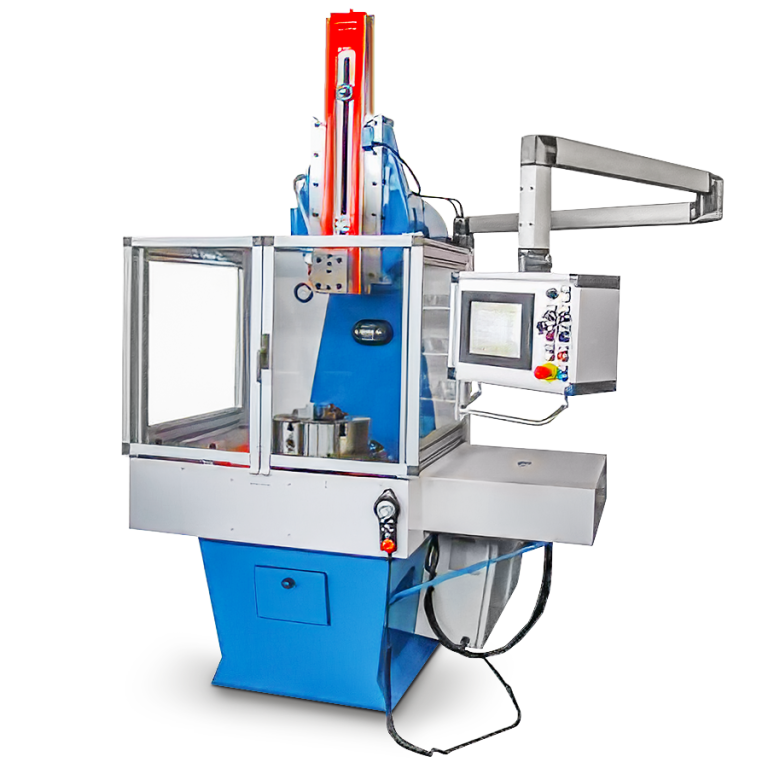

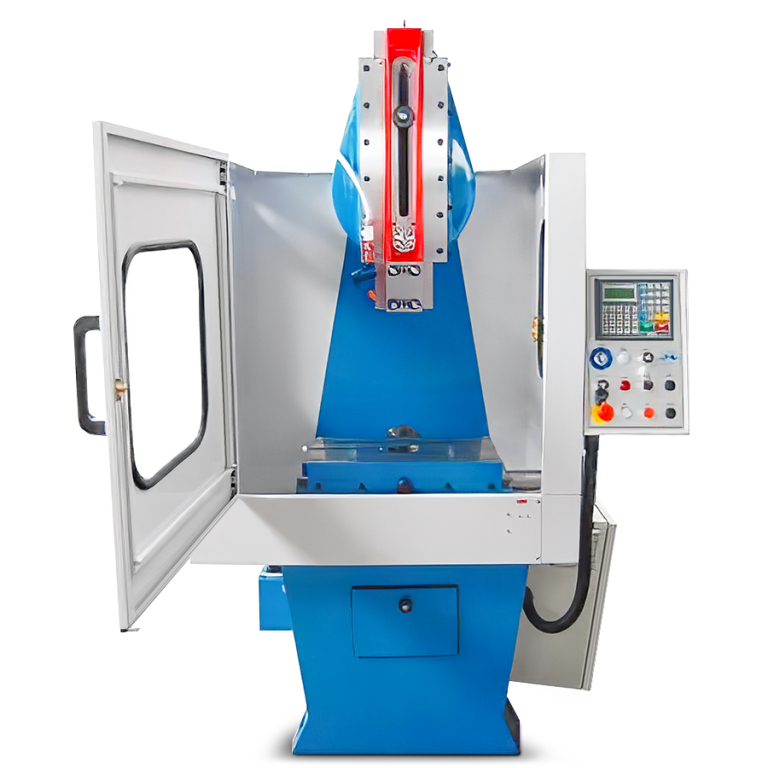

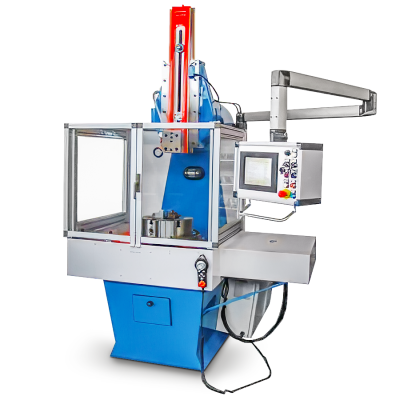

Maschine oben mit 3 Seiten geöffnet und Verfahrpult - 3 NC Achsen

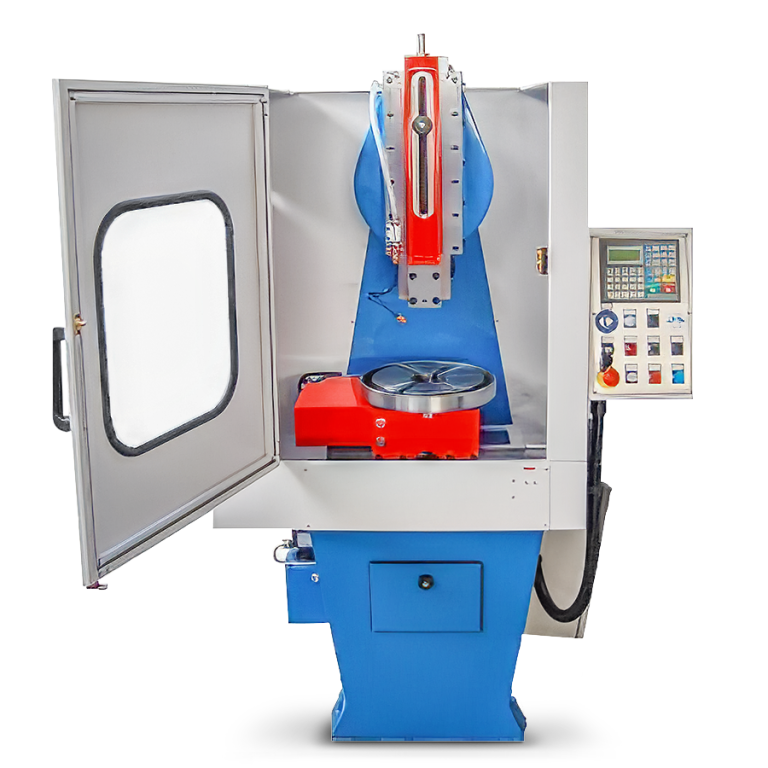

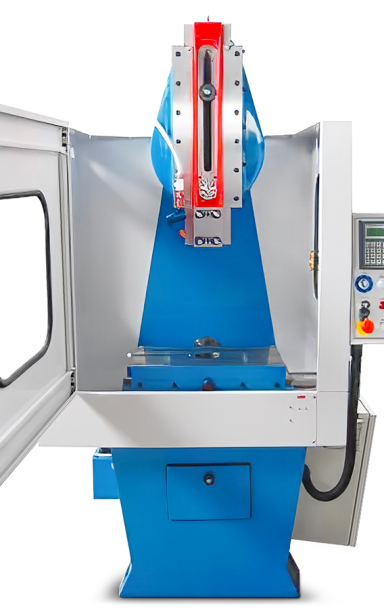

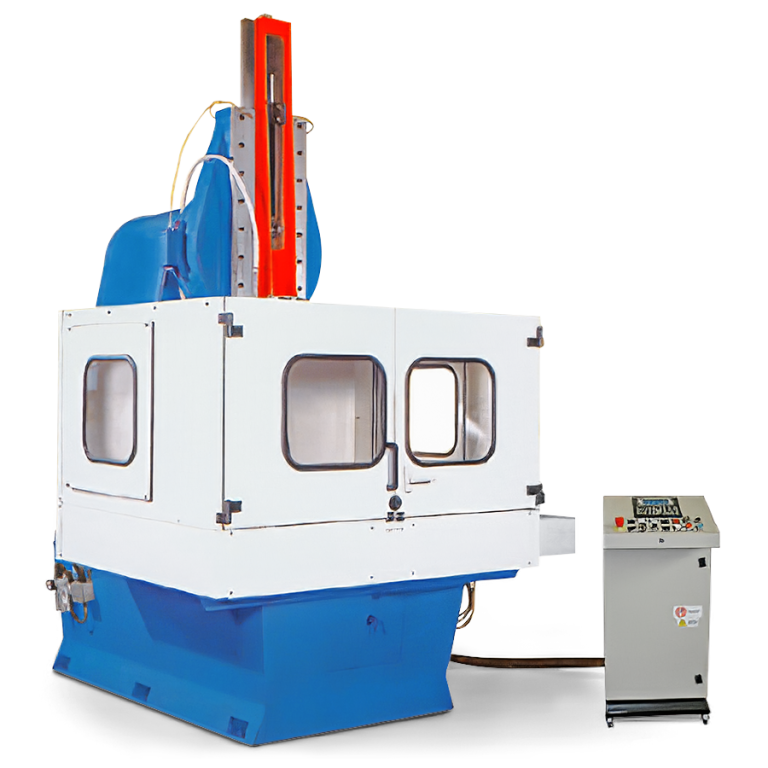

Maschine unten - nach vorne geöffnet -1 Tür- Rundtisch manuell
CAMS STOSSMASCHINEN
3 NC Achsen
CAMS 200 1 AC
Technische Daten 200 1 ACT

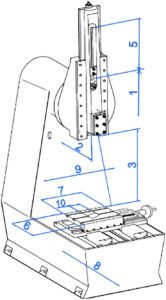

Funktion Einheit Wert
1. Einstellbarer Weg mm 0 - 200
2. Distanz Turm -
Werkzeughalter mm 350
3. Tisch Oberfläche -
Stosskopf mm 360
5. Einstellbarer Stössel mm 370
6. Durchmesser Rundtisch mm 320
8. Verfahrweg Y mm 225
9. Verfahrweg X (manuell) mm 250
10. Bohrung im Tisch (Dia.) mm 200
Variable Hübe (Einstellbar) 30 - 120
Motor Power kW 2,2
Platzbedarf mm 1200x1220x2300
Gewicht der Maschine kg 1150
250 1 ATC- 250 4 AC
Weitere verfügbare Maschinen sind :
250 1 ACT - Rundtisch 450 bis 530 mm Durchmesser. 1 NC ACHSE Y + 2 manuelle X + A (manuell)
2502 2 AC mit 2 NC ACHSEN Y +X und Tischaufspannfläche 340 x 560 mm
250 2 ACT 2 NC Achsen Y + A+ 1 manuell X + Rundtisch mit Durchmesser 450 mm auf Wunsch auch grösser.
250 2 ACTM - 2 NC Achsen Y+ X eine manuelle A Achse mit Rundtisch 450 mm auf Wunsch auch grösser
250 3 AC - alle drei Achsen gesteuert X, Y, A Achse Rundtisch wie oben
250 4 AC alle Achsen gesteuert und zusätzlich noch die Z Achse Stoßanfang - Stoßende ablesbar an der Steuerung.

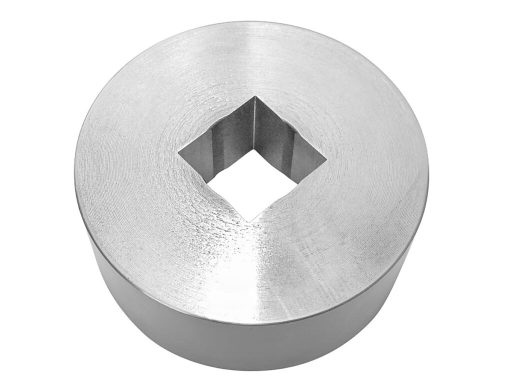

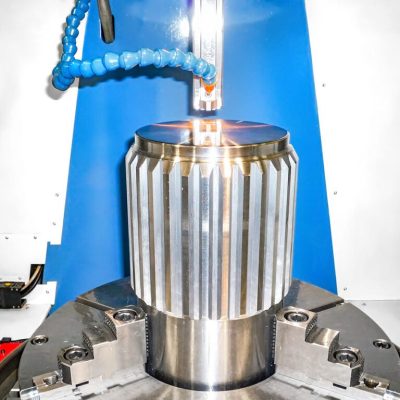

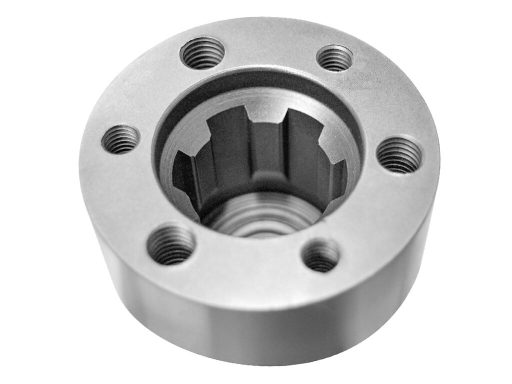

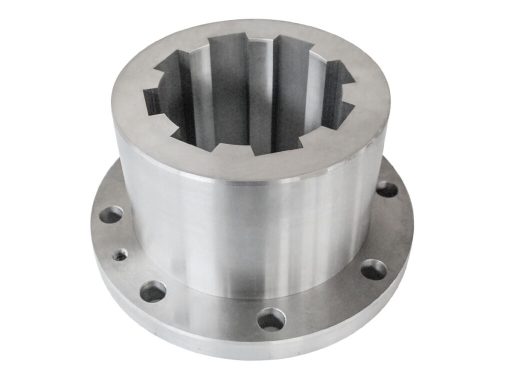

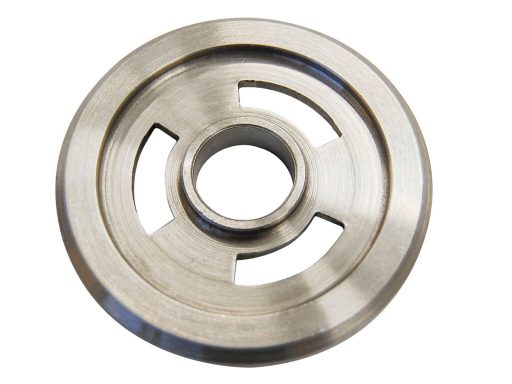

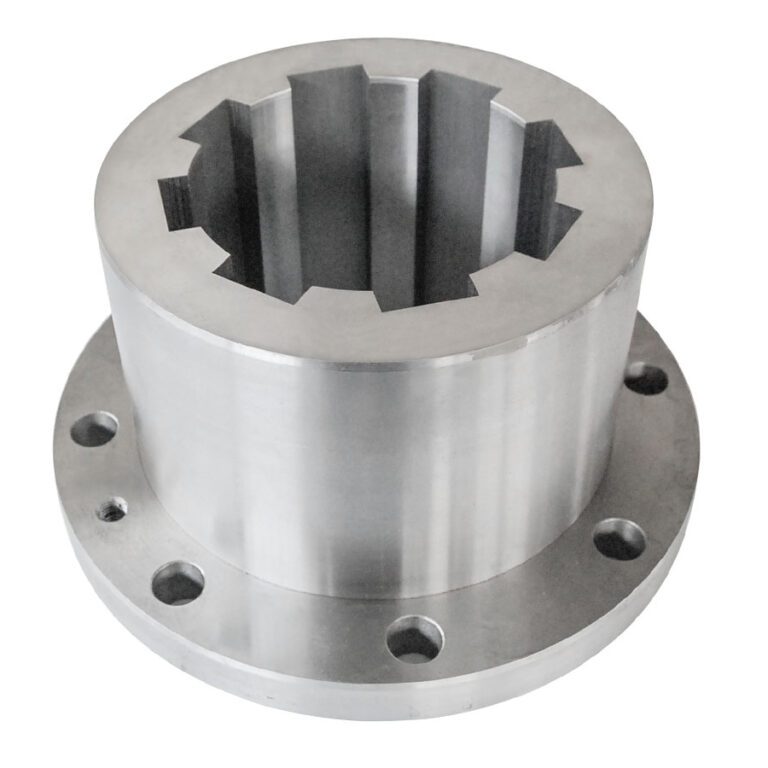

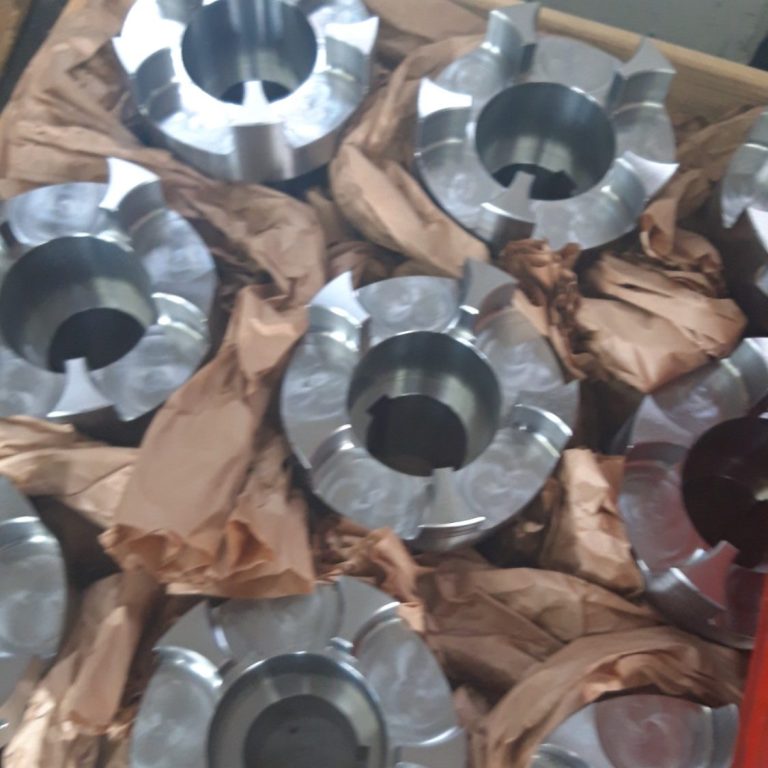

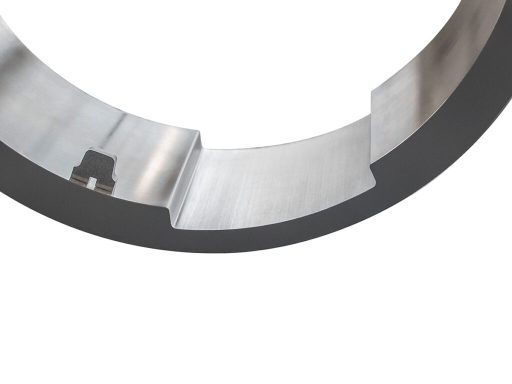

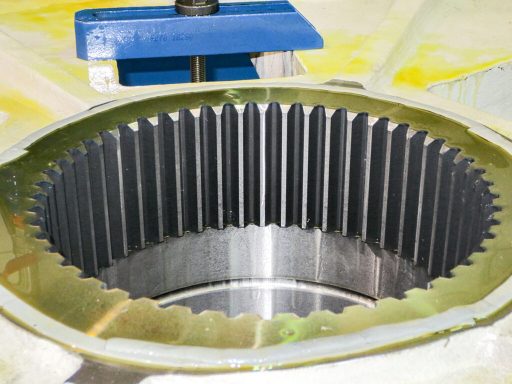

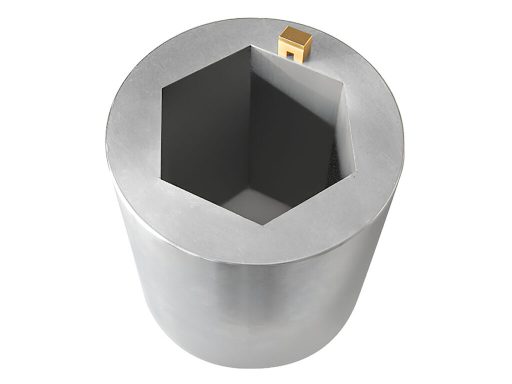

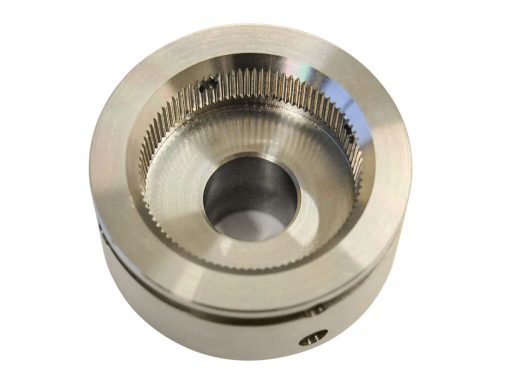

Anwendungsbeispiele
CAMS 250
Technische Daten CAMS 250 1 AC
Technische Daten mm 250 1 AC
1. Einstellbarer Weg 250
2. Distanz Turm - Werkzeug 425
3. Tischoberfläche -
Stosskopf 520
5. Einstellbarer Stößel 430
6. Tisch Platte 340 x 560
8. Verfahrweg Y 300
9. Verfahrweg X 320
10. Bohrung in der Tischmitte 100
Anzahl der Hübe 22-90
Motor Kraft KW 3
Platzbedarf mm 1450 x 1300 x 2620
Gesamtgewicht kg 1600
Technische Daten mm 250 1 ACT
1. Einstellbarer Weg 250
2. Distanz Turn - Werkzeug 425
3. Distanz Tisch - Kopf 430
5. Einstellbarer Stößel 430
6. Durchmesser Rundtisch 450
8. Verfahrweg Y 250
9. Verfahrweg X 300
10 Bohrung Tischmitte 135
Anzahl der Hübe 22 bis 90
Motor Kraft kW 3
Platzbedarf mm 1450 x1300x2620
Gesamtgewicht kg 1600
Technische Daten mm 250 2 AC
1. Einstellbarer Weg 250
2. Distanz Turm - Werkzeug 425
3. Distanz Tisch - Kopf 520
5. Einstellbarer Stößel 430
6. Tisch Aufspann Fläche 340 x 560
8. Verfahrweg Y 300
9. Verfahrweg X 320
10. Bohrung Tischmitte 100
Anzahl der Hübe 22 bis 90
Motor Kraft kW 3
Platzbedarf mm 1450x1560x2620
Gesamtgewicht kg 1650
Technische Daten mm 250 2 ATC
1. Einstellbarer Weg 250
2. Distanz Turm - Werkzeug 425
3. Distanz Tisch - Kopf 430
5. Einstellbarer Stößel 430
6. Durchmesser Rundtisch 450
8. Verfahrweg Y 250
9. Verfahrweg X 300
10. Bohrung Tischmitte 135
Anzahl der Hübe 22 bis 90
Motor Kraft kW 3
Platzbedarf LxBxH 1450x 1300 x 2650
Gesamtgewicht kg 1700
Technische Daten der Maschine 300 mm
Einstellbarer Weg 300
Distanz Turm - Werkzeug 500
Distanz Tisch - Kopf 570
Einstellbarer Stößel 500
Tisch Maße 400 x 650
Rundtisch 450
Y Verfahrweg 340
X Verfahrweg bei Tisch 370
mit Rundtisch 340
Bohrung in der Mitte bei Tisch 120
mit Rundtisch 135
Hub Zahl 16 bis 64
Motor Power kW 4
Platzbedarf LxBx H 1700x1750x2900
Gewicht der Maschine Kg 2100- 2300

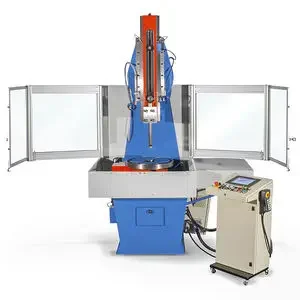

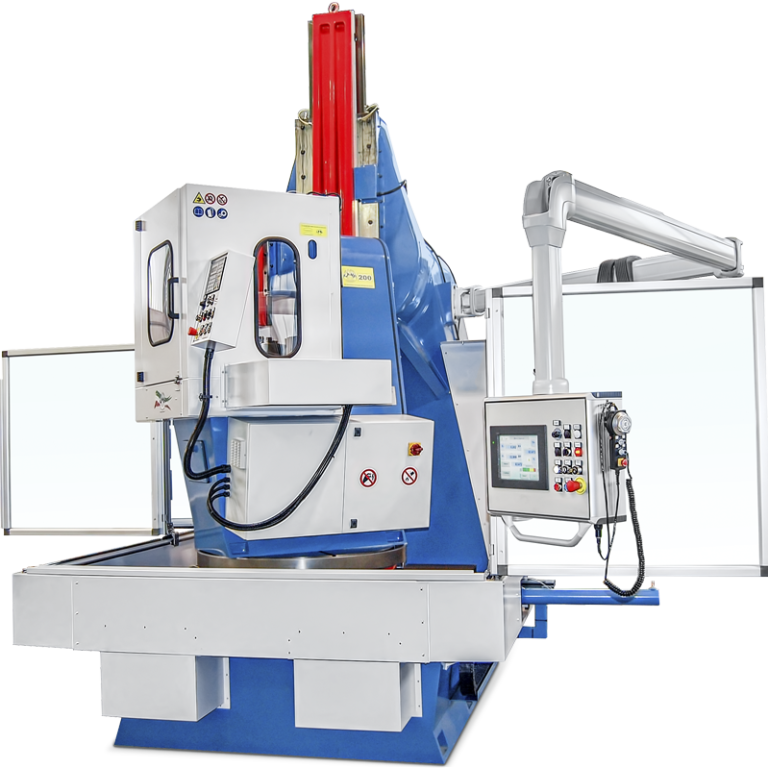

CAMS 300 mit Schwenkarm Steuerung - Rundtisch und Backenfutter
Maschine nach 3 Seiten geöffnet
Zwei Cams Maschine die kleinste in der Großen
CAMS 300
Folgende Modelle erhalten Sie von der CAMS 300
300 1 AC 1 Achse NC in Y und X manuell Tisch 400 x 650 mm
300 1 ACT 1 NC ACHSE IN Y + 2 manuell Achsen in X und A ( Rundtisch) mit 450 mm
300 2 AC 2 NC Achsen in Y + X Tisch 400 x 650 mm
300 2 ACT 2 NC Achsen in Y und A Rundtisch mit 450 mm Durchmesser , X manuell.
300 2 ACTM 2NC Achsen Y und X, Rundtisch mit 450 mm Durchmesser manuell .
300 3 AC Y , X und A Achse sind NC gesteuert
300 4 AC Y, X und A Achse gesteuert sowie eine weitere Achse Z Stoßanfang und Stoßende über Drehgeber - wird über die Steuerung programmiert.
Technische Daten der CAMS 350 mm
Einstellbarer Weg 350
Distanz Turm - Werkzeug 500
Distanz Tisch - Kopf 720
Einstellbarer Stößel 650
Tisch Aufspann Fläche 400 x 650
Rundtisch nach Bedarf 450 /525
Verfahrweg Y 340
Verfahrweg X 370
Bohrung Tischmitte 120
beim Rundtisch 135
Anzahl der Hübe 16 bis 64
Motor Kraft kW 4
Platzbedarf LxBxH 1700 x 1400 x 3050
Gewicht kg 2500
CAMS 350
Die CAMS 350 gibt es in der gleichen Baureihe wie die CAMS 300 - technische Daten finden Sie rechts die Bilder sind gleich der 300 hunderter Serie.
Technische Daten der CAMS 400 mm
Einstellbarer Wert 800
Distanz Turm - Kopf 650
Distanz Tisch - Kopf 650
Distanz Tisch - Erde 1025
Distanz Werkzeughalter Basis und Tisch Zentrum hinten 310
Distanz Werkzeughalter Basis und Tisch Zentrum vorne 190
Bohrung Tisch 190
Rundtisch 600
Max. Distanz Kopf Fläche und Fläche am Stößel
HDP 350
Max Distanz (LHP) wie oben 450
X Verfahrweg 480
Y Verfahrweg 500
Beladbares Gewicht kg 1300
Stößel Geschwindigkeit MAX. m/min 35
Motorkraft kW 4,5
Nm 16,5
Platzbedarf L,B,H 2300x2500x3300
Gewicht kg 4800

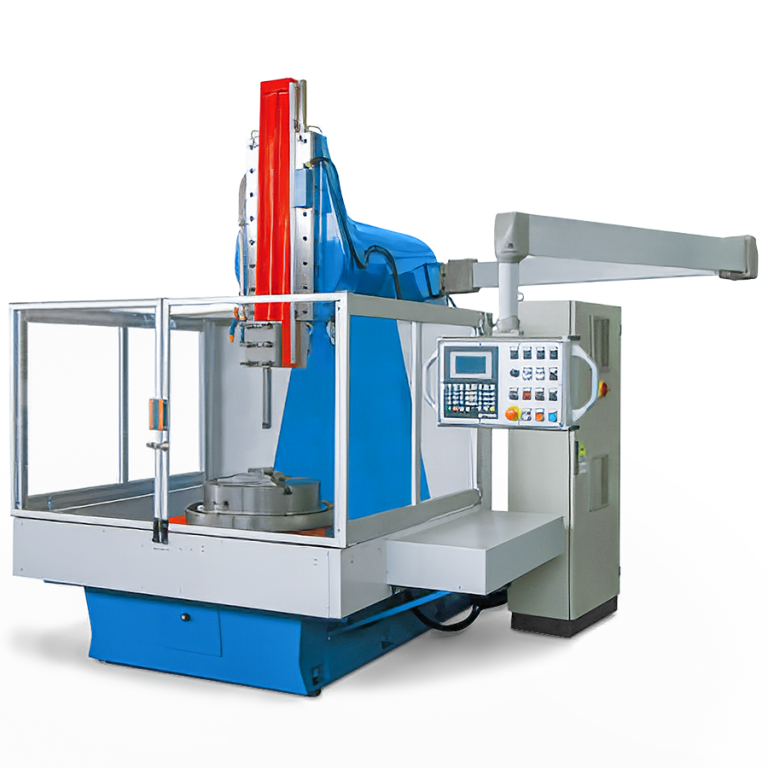

CAMS 400 mit 3 Seiten geöffnet sowie Schwenkarm und Steuerung sehr Bedienerfreundlich offen ein gutes und leichtes Umspannen der Werkstücke.
CAMS 400
Folgende Modelle erhalten Sie von der CAMS 400
400 (500) 2 AC 1 NC Achse + 1 Achse manuell mit Tisch 600 x 700 mm
400 (500) 3 AC 3 Achsen NC Y,X,A Rundtisch mit 700 mm
400 2 AC 2 NC Achsen Y, X, A Rundtisch manuell -1 Grad einstellbar
400 3 AC 3 NC Achsen Y,X,A Rundtisch mit 600 mm
400 E (500) 4 NC Achsen Y,X,A Rundtisch 700 mm und noch die Z Achse programmierbar -Stoßanfang - Stoßende ( z.B. Sacknuten oder Absätze)
400 E 4 AC 4 NC Achsen Y,X,A, Rundtisch 600mm und die Z Achse wie oben
Technische Daten der CAMS 500 -850 mm
Einstellbarer Wert 0- 500
Cams 850 1500
Distanz Turm- Kopf 690/ 900
Cams 850 1000
Distanz Tisch - Kopf 820 bis 1040
Cams 850 1200
Distanz Tisch - Erde 930 / 1000
Cams 850 1200
Einstellbarer Stößel 550
CAMS 850 Schnittgeschwindigkeit
in m/ min 20
Verfahrweg in Y 800
Cams 850 640
Verfahrweg in X 480
Cams 850 640
Beladbares Gesamtgewicht kg 3000
Max Kraft kW bis 13
Dimensionen L/B/H 3800x 3100x 4900
Gesamtgewicht der Maschine Kg 15000

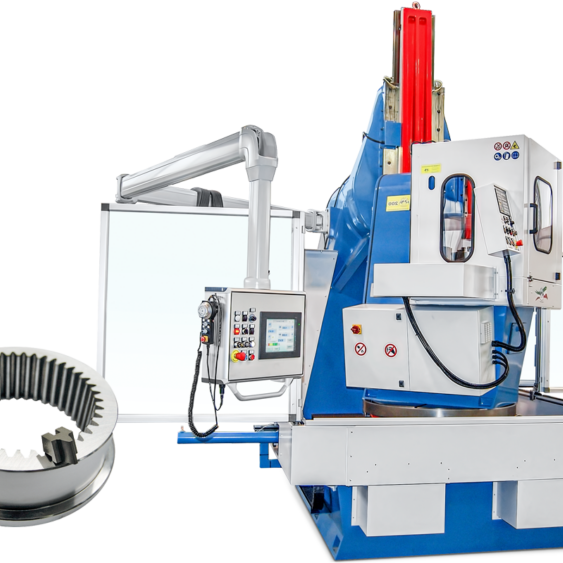

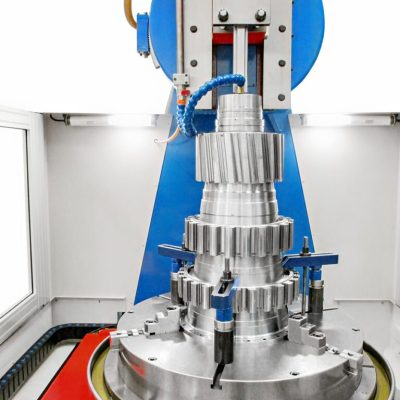

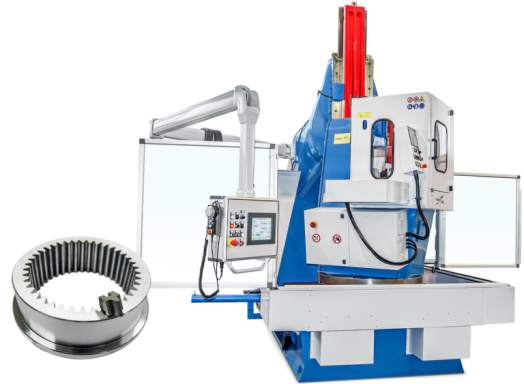

CAMS 850 Beispiel beim Kunde Effepi Zahnrad Stoßen
CAMS 500 / 850
Folgende Modelle der CAMS 500 erhalten Sie
500 2 AC 2 NC Achsen Y + X sowie manuell Z Achse Aufspannfläche 600 x 700 mm
500 3 AC 3 NC Achsen Y, X, A Rundtisch 700 mm
500 A 2 AC 2 NC Achsen Y + X Aufspannfläche 600 x 700 mm
500 A 3 AC 3 NC Achsen Y,X,A Rundtisch 1000 mm
850 4 AC 4 NC Achsen Y,X,A Rundtisch 1000mm, Z Achse für Stoßanfang - Stoßende programmierbar
CAMS STOSSMASCHINEN SIND VON HÖCHSTERQUALITÄT UND PRÄZISION GEBAUT BEREITS VIELE NAMHAFTE KUNDEN NUTZEN DIE CAMS VIELEN DANK FÜR IHRE
BEREITS FÜR IHRE PRODUKTION GERNE KOMMEN SIE AUF UNS ZU UND WIR WERDEN ZUSAMMEN EINE CAMS MASCHINE ANSCHAUEN WO SIE SICH ÜBERZEUGEN KÖNNEN_ ACH KÖNNEN SIE IHRE FERTIGUNG ERWEITERN UND NEUKUNDEN GEWINNEN.
